/Опора скользящая хомутовая

Каталог

В каталоге указаны сметные цены на 2021 / 2022 год
Скачать каталог.pdf, 8 МБ
Опора скользящая хомутовая

Опора скользящая хомутовая

Прайс-лист .pdf, 456 КБ
Опора скользящая хомутовая
, мм
Толщина
стенки, мм

Стальное изделие Изоляция Цена с НДС, руб.
Опора скользящая ст. Ду 32x- / 110--ППУ-
Опора скользящая
Труба ст. , мм
Ду 32
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
110
Ед. изм
м. п.
Опора скользящая ст. Ду 25x- / 110--ППУ-
Опора скользящая
Труба ст. , мм
Ду 25
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
110
Ед. изм
м. п.
Опора скользящая ст. Ду 40x- / 125--ППУ-
Опора скользящая
Труба ст. , мм
Ду 40
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Опора скользящая ст. Ду 32x- / 125--ППУ-
Опора скользящая
Труба ст. , мм
Ду 32
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Опора скользящая ст. 57x- / 125--ППУ-
Опора скользящая
Труба ст. , мм
57
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Опора скользящая ст. 57x- / 140--ППУ-
Опора скользящая
Труба ст. , мм
57
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
140
Ед. изм
м. п.
Опора скользящая ст. 76x- / 140--ППУ-
Опора скользящая
Труба ст. , мм
76
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
140
Ед. изм
м. п.
Опора скользящая ст. 76x- / 160--ППУ-
Опора скользящая
Труба ст. , мм
76
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
160
Ед. изм
м. п.
Опора скользящая ст. 89x- / 160--ППУ-
Опора скользящая
Труба ст. , мм
89
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
160
Ед. изм
м. п.
Опора скользящая ст. 89x- / 180--ППУ-
Опора скользящая
Труба ст. , мм
89
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
180
Ед. изм
м. п.
Опора скользящая ст. 108x- / 180--ППУ-
Опора скользящая
Труба ст. , мм
108
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
180
Ед. изм
м. п.
Опора скользящая ст. 108x- / 200--ППУ-
Опора скользящая
Труба ст. , мм
108
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
200
Ед. изм
м. п.
Опора скользящая ст. 133x- / 225--ППУ-
Опора скользящая
Труба ст. , мм
133
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
225
Ед. изм
м. п.
Опора скользящая ст. 159x- / 250--ППУ-
Опора скользящая
Труба ст. , мм
159
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
250
Ед. изм
м. п.
Опора скользящая ст. 219x- / 315--ППУ-
Опора скользящая
Труба ст. , мм
219
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
315
Ед. изм
м. п.
Опора скользящая ст. 273x- / 400--ППУ-
Опора скользящая
Труба ст. , мм
273
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
400
Ед. изм
м. п.
Опора скользящая ст. 325x- / 450--ППУ-
Опора скользящая
Труба ст. , мм
325
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
450
Ед. изм
м. п.
Опора скользящая ст. 426x- / 560--ППУ-
Опора скользящая
Труба ст. , мм
426
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
560
Ед. изм
м. п.
Опора скользящая ст. 530x- / 710--ППУ-
Опора скользящая
Труба ст. , мм
530
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
710
Ед. изм
м. п.
Опора скользящая ст. 630x- / 800--ППУ-
Опора скользящая
Труба ст. , мм
630
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
800
Ед. изм
м. п.
Опора скользящая ст. 720x- / 900--ППУ-
Опора скользящая
Труба ст. , мм
720
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
900
Ед. изм
м. п.
Опора скользящая ст. 820x- / 1000--ППУ-
Опора скользящая
Труба ст. , мм
820
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
1000
Ед. изм
м. п.

Опора скользящая хомутовая представляет собой особый тип металлической конструкции и необходимой при прокладке трубопроводов наземным способом или в лотках. Они необходимы для фиксации труб, для дополнительной защиты теплоизоляции трубопроводов от внешних воздействий, а также для того, чтобы обеспечивать движение элементов трубопровода в предназначенных для этого направлениях.

Главная особенность отличающая хомутовые скользящие опоры — способность удерживать элементы конструкции трассы и сохранить теплоизоляционное покрытие трубы во время монтажа и эксплуатации. Монтаж опор производится паралельно с прокладкой линейной части и не требуется специальной техники. Закрепление опор на основаниях осуществляется путем электродуговой сварки. Все виды опор, также как трубы, фасонные части и запорная арматура изготавливаются соответственно ГОСТ 30732-2006. ООО "СКТК" гарантирует полное соблюдение принятых стандартов качества всей поставляемой продукции, в числе которой присутствуют и скользящие опоры. Вы можете заказать и купить эти элементы, выполненные по Вашему индивидуальному проекту, теперь это стало еще проще, удобнее, выгоднее и быстрее.

ООО "СКТК" предлагает скользящие опоры хомутовые в наличии со склада в Москве

Эксплуатационные свойства скользящей опоры

Скользящая опора изготавливается из стали и имеет дополнительную изоляцию, защищающую ее от химических и иных негативных воздействий. Основные эксплуатационные качества таких хомутовых опор:

  • прочность, надежность;
  • длительный срок службы;
  • удобство монтажа;
  • широкий выбор модификаций, дающий возможность подобрать наиболее подходящую для конкретных условий эксплуатации опору.

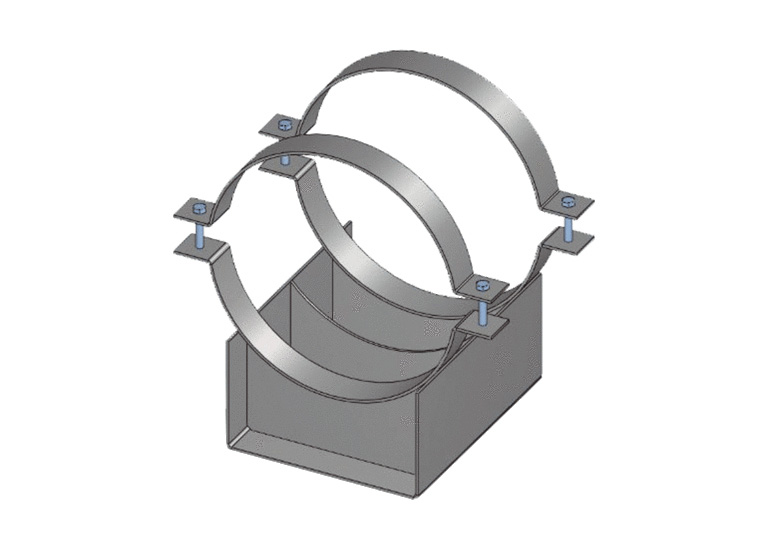

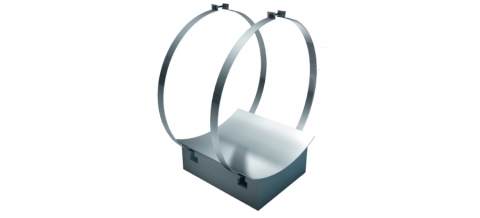

Конструкция опоры состоит из прочного жесткого основания и полукруглых элементов (хомутов), в которые закладывается и плотно укрепляется труба. Полозья опоры позволяют трубе двигаться по направляющим в горизонтальной плоскости, а в вертикальной плоскости удерживают ее в заданном положении. Также в комплект скользящей опоры входят соединительные элементы, обеспечивающие надежную фиксацию опоры и ее элементов.

Опора скользящая хомутовая для труб ППУ

Основное отличие хомутовой скользящей опоры для труб в ППУ (в оцинкованной ОЦ или полиэтиленовой ПЭ оболочке) заключается в диаметре хомутов, которые обхватывают и плотно удерживают трубу.

Например: Стальная труба диаметром 108 миллиметров заключенная в теплоизоляцию из пенополиуретана и гидрозащитную оболочку имеет наружный диаметр 180 мм, и маркируется как опора скользящая хомутовая 108(180). При этом данная опора подходит для использования совместно с трубой в ППУ диаметром 89 со вторым типом изоляции, т. к. толщина теплоизоляционного слоя и диаметр оболочки для северных регионов увеличен и составляет 180 миллиметров против стандартных 160-ти.

Вы можете запросить чертеж скользящей опоры, макет конструкции, цену и наличие хомутовой опоры у менеджеров компании ООО «СКТК», а так же самостоятельно узнать цены и наличие в разделах «Прайс-лист» и «Наличие на складе» на данном сайте.

Стальная труба

Диаметр оболочки

D,мм

B,мм

L,мм

Наружный диаметр

Минимальная толщина стенки

d,мм

s,мм

ПЭ

ОЦ

32

3,0

90;110;125

125;140

100

320

38

3,0

110;125

125;140

45

3,0

125

125;140

57

3,0

125

125

76

3,0

140

160

89

4,0

160

180

108

4,0

180

200

108

4,0

200

140

470

133

4,0

225

225

159

4,5

250

250

219

6,0

315

315

280

670

273

7,0

400

400

325

7,0

450

450

426

7,0

560

560

530

7,0

710

675;710

630

8,0

800

775;800

600

770

720

8,0

900

875;900

820

9,0

1000

975;1000

970

820

9,0

1100

800

920

10,0

1100

1075;1100

1020

11,0

1200

1175;1200

Пример условного обозначения:

Опора скольз_30732-2006_560
