Центрирующая опора

Центрирующая опора

Прайс-лист .pdf, 456 КБ

Центрирующие опоры

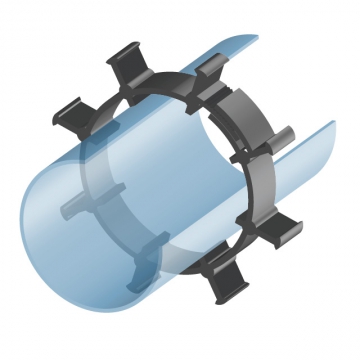

0a309627d5a712887f0138283b72b4b9.jpgОпора центрирующая, или центратор, представляет собой полиэтиленовый или полипропиленовый хомут со стяжным замком в виде зубчатой гребенки и вертикальными стойками. Простая конструкция замка обеспечивает быструю и надежную фиксацию несущей внутренней трубы в оболочке. На двух противоположных стойках центратора расположены отверстия для прокладки сигнального провода системы ОДК, отвечающей за дистанционный контроль за состоянием трубопровода и обнаружение скрытых протечек.

Для изготовления центрирующих опор используют литьевые марки пластмасс высокой прочности:

  • полиэтилена, соответствующего ГОСТ-16338,
  • полипропилена, соответствующего ГОСТ-26996.

Область применения


Опора центрирующая для внутренней трубы необходима для сохранения соосности трубопровода и защитной гидрозащитной оболочки. Центраторы — важный элемент системы ППУ изоляции. Они поддерживают ровное положение трубы и обеспечивают равномерное распределение теплоизолирующего материала по всей длине трубопровода.

По общему правилу при монтаже используют одну центрирующую опору на погонный метр трубопровода. Ее закрепляют на трубе после зачистки поверхности. Затем на конструкцию одевают оболочку из оцинкованной стали или полиэтилена, на торцы устанавливают заливочные заглушки. После этого в образовавшуюся полость под большим давлением подаются компоненты ППУ. Центраторы удерживают внутреннюю трубу на месте во время полимеризации ППУ и создания теплоизолирующего слоя, обеспечивают однородное распределение материала по поверхности. Центрирующая опора повышает общую прочность сборной конструкции.

Центраторы также используют при изоляции фасонных элементов трубопровода: тройников, отводов, переходов и др. Количество центрирующих опор, необходимых при монтаже, зависит от размера и типа фасонного изделия. В среднем, для каждого необходимо 2-6 центраторов.


Виды и особенности

Центраторы для труб ППУ делят на два вида.

  • Сегментные — типовые сегменты, высоту которых подбирают под диаметр трубы. Между собой отдельные элементы соединяют с помощью замковой системы из звеньев произвольной длины. Размеры сегментов и их соответствие диаметру труб регламентирует ГОСТ 30732-2006. Доступный размерный диапазон — от 32 до 1420 мм по несущей трубе.
  • Цельнолитые кольцевые производят из полипропилена или полиэтилена низкого давления методом литья под давлением. Для производства используют специальное оборудование — термопластавтоматы и стандартные металлические пресс-формы. Типоразмер центратора выбирают в зависимости от диаметра внутренней трубы и типа ППУ изоляции — обычного или усиленного. Высота вертикальных стоек центрирующей кольцевой опоры — от 38 до 95 мм.

Где купить?

Заказать центратор для труб ППУ удобно на нашем сайте. На складах также всегда в наличии стальные трубы и фасонные изделия в ППУ изоляции. Стоимость продукции смотрите в прайс-листе. Об условиях доставки и оплаты менеджер расскажет при оформлении заказа. Звоните!
