Каталог
В каталоге указаны сметные цены на 2021 / 2022 год

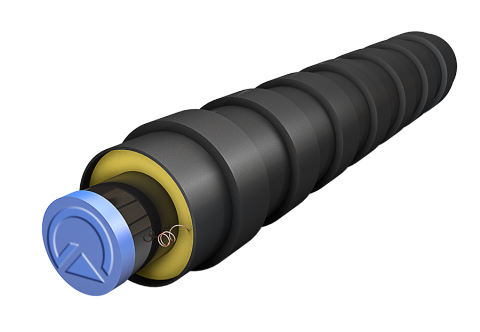

Труба ППУ с усилениями
Прайс-лист .pdf, 456 КБ
| Стальное изделие | Изоляция | Цена с НДС, руб. |
|---|---|---|
|
Труба ППУ с усилениями ст. 25x3.2 / 110-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
25
Толщина
стенки, мм 3.2
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
110
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 25x3.2 / 125-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
25
Толщина
стенки, мм 3.2
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
125
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 32x3.2 / 110-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
32
Толщина
стенки, мм 3.2
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
110
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 32x3.2 / 125-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
32
Толщина
стенки, мм 3.2
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
125
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 40x3.5 / 125-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
40
Толщина
стенки, мм 3.5
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
125
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 57x3.5 / 125-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
57
Толщина
стенки, мм 3.5
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
125
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 57x4 / 125-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
57
Толщина
стенки, мм 4
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
125
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 76x3.5 / 140-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
76
Толщина
стенки, мм 3.5
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
140
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 76x4 / 140-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
76
Толщина
стенки, мм 4
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
140
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 89x4 / 160-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
89
Толщина
стенки, мм 4
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
160
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 89x5 / 160-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
89
Толщина
стенки, мм 5
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
160
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 108x4 / 180-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
108
Толщина
стенки, мм 4
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
180
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 108x5 / 180-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
108
Толщина
стенки, мм 5
Покрытие
-
Длина, мм
10
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
180
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 114x4 / 200-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
114
Толщина
стенки, мм 4
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
200
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 133x4.5 / 225-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
133
Толщина
стенки, мм 4.5
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
225
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 133x5 / 225-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
133
Толщина
стенки, мм 5
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
225
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 159x4.5 / 250-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
159
Толщина
стенки, мм 4.5
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
250
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 159x5 / 250-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
159
Толщина
стенки, мм 5
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
250
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 219x6 / 315-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
219
Толщина
стенки, мм 6
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
315
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 219x7 / 315-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
219
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
315
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 273x7 / 400-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
273
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
400
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 273x8 / 400-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
273
Толщина
стенки, мм 8
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
400
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 325x7 / 450-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
325
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
450
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 325x8 / 450-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
325
Толщина
стенки, мм 8
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
450
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 377x7 / 500-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
377
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
500
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 377x8 / 500-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
377
Толщина
стенки, мм 8
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
500
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 426x7 / 560-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
426
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
560
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 426x8 / 560-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
426
Толщина
стенки, мм 8
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
560
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 530x7 / 710-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
530
Толщина
стенки, мм 7
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
710
Ед. изм
м.п.
|
|
|
Труба ППУ с усилениями ст. 530x8 / 710-1-ППУ-ПЭ
|
||
|
Труба ст. ⌀, мм
530
Толщина
стенки, мм 8
Покрытие
-
Длина, мм
11.7
|
Тип оболочки
ПЭ-1
Оболочки ⌀, мм
710
Ед. изм
м.п.
|
|
|
Стальная труба |
Диаметр полиэтиленовой оболочки |
Диаметр футляра |
Толщина кольца усиления |
Расчетная масса 1м/п. трубы |
|
|
Наружный диаметр |
Минимальная толщина стенки |
||||
|
d,мм |
s,мм |
D,мм |
Dф,мм |
Sу,мм |
кг |
|
32 |
3,0 |
90,110,125 |
159,219 |
5,5 |
4,9 |
|
38 |
3,0 |
110,125 |
159, 219 |
5,5 |
5,0 |
|
45 |
3,0 |
125 |
219 |
5,5 |
5,8 |
|
57 |
3,0 |
125 |
219 |
5,5 |
6,6 |
|
76 |
3,0 |
140 |
219 |
6,0 |
8,3 |
|
89 |
4,0 |
160 |
273 |
6,0 |
11,9 |
|
108 |
4,0 |
180 |
273 |
6,5 |
14,4 |
|
133 |
4,0 |
225 |
273 |
7,4 |
18,8 |
|
159 |
4,5 |
250 |
325 |
8,8 |
24,7 |
|
219 |
6,0 |
315 |
426 |
10,5 |
43,0 |
|
273 |
7,0 |
400 |
530 |
11,2 |
63,7 |
|
325 |
7,0 |
450 |
530 |
12,6 |
76,9 |
|
426 |
7,0 |
560 |
630 |
15,9 |
103,8 |
|
530 |
7,0 |
710 |
820 |
18,9 |
138,9 |
|
630 |
8,0 |
800 |
920 |
21,2 |
166,5 |
|
720 |
8,0 |
900 |
1020 |
23,6 |
213,4 |
|
820 |
9,0 |
1000 |
1220 |
26,2 |
267,7 |
Пример условного обозначения трубы стальной электросварной (ГОСТ 10704) в ППУ изоляции наружным диаметром 720 мм с толщиной стенки 8 мм в полиэтиленовой оболочке диаметром 900 мм, усиленной бандажами
Трубы ППУ_30732-2006 ЭСВ_720х8_900 ППУ-ПЭ У
Для прокладки изолированных труб в футлярах по согласованию между изготовителем и заказчиком трубы изготовляются с кольцевыми бандажами, предотвращающими повреждения ПЭ оболочки при тепловых перемещениях труб, изготовленными по технической документации предприятия-изготовителя.
Бандажи должны быть изготовлены из ПЭ оболочек диаметра, следующего за диаметром оболочек прокладываемых труб, в виде двухслойных колец. Допускается изготовление бандажей из термоусаживаемых муфт. Ширина первого кольца должна быть 400±110 мм, ширина второго кольца должна быть 300 ± 10 мм. Конструкции бандажей и способ крепления бандажей к оболочке должны исключать смещение бандажей при прокладывании трубы в футляре. Расстояние от торцов изоляции до колец должно быть 1000 ± 50 мм, расстояние между бандажами должно быть не более 2000 мм.
Пример условного обозначения трубы стальной электросварной (ГОСТ 10704, марка стали 20) в ППУ изоляции с диаметром трубы 325 мм с толщиной стенки 7 мм в полиэтиленовой оболочке диаметром 450 мм, усиленной бандажами:
| Стальная труба | Диаметр полиэтиленовой оболочки | Толщина кольца усиления | Расчетная масса 1м/п. трубы | |
| Наружный диаметр | Минимальная толщина стенки | |||
| d,мм | s,мм | D,мм | Sу,мм | кг |
| 32 | 3,0 | 90,110,15 | 5,0 | 4,9 |
| 38 | 3,0 | 110,125 | 5,0 | 5,0 |
| 45 | 3,0 | 125 | 5,0 | 5,8 |
| 57 | 3,0 | 125 | 5,0 | 6,6 |
| 76 | 3,0 | 140 | 6,0 | 8,3 |
| 89 | 4,0 | 160 | 6,0 | 11,9 |
| 108 | 4,0 | 180 | 6,0 | 14,4 |
| 114 | 4,0 | 200 | 6,4 | 15,11 |
| 133 | 4,0 | 225 | 7,0 | 18,8 |
| 159 | 4,5 | 250 | 7,8 | 24,7 |
| 219 | 6,0 | 315 | 9,8 | 43,0 |
| 273 | 7,0 | 400 | 11,2 | 63,7 |
| 325 | 7,0 | 450 | 11,2 | 76,9 |
| 377 | 7,0 | 500 | 12,4 | 80,62 |
| 426 | 7,0 | 560 | 15,9 | 103,8 |
| 530 | 7,0 | 710 | 17,8 | 138,9 |
| 630 | 8,0 | 800 | 20,0 | 166,5 |
| 720 | 8,0 | 900 | 22,4 | 213,4 |
| 820 | 9,0 | 1000 | 24,8 | 267,7 |
Трубы ГОСТ 30732-2020_ГОСТ 10704_325х7_Ст.20 450-ППУ-ПЭ У
