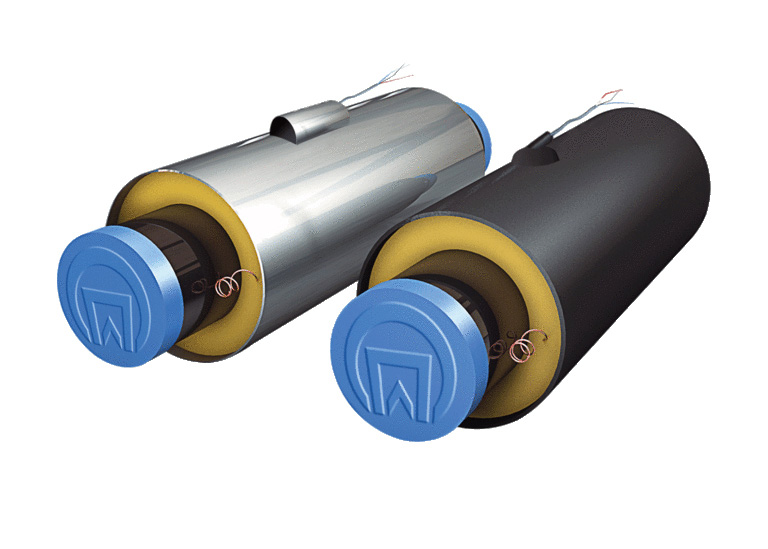

Элемент трубопровода с кабелем вывода ППУ

Таблица типоразмеров элемента трубопровода изолированного, длина элемента трубопровода L=1000 мм

Стальная труба

Диаметр трубы-оболочки

(мм)

Расчетная

масса изделия в оболочке

(кг)

Наружный диаметр

Минимальная толщина стенки

d,мм

S тр,мм

ПЭ

ОЦ

ПЭ

ОЦ

32

3,0

90;110;125

100;125;140

4,1

6,7

38

3,0

90;110;125

100;125;140

4,1

7,1

45

3,0

125

125;140

5,0

7,6

57

3,0

125

140

5,8

8,4

76

3,0

140

160

7,4

10,4

89

4,0

160

180

10,8

14,2

108

4,0

180

200

13,0

16,8

133

4,0

225

225

17,0

21,4

159

4,5

250

250

22,2

26,8

219

6,0

315

315

39,0

44,0

273

7,0

400

400

58,2

63,0

325

7,0

450

450

69,6

74,2

426

7,0

560

560

94,1

97,0

530

7,0

710

675;710

125,9

121,0

630

8,0

800

775;800

150,2

143,1

720

8,0

900

875;900

193,3

181,7

820

9,0

1000

975;1000

243,3

226,1

920

10,0

1100

1075;1100

278,1

253,1

1020

11,0

1200

1175;1200

338,6

304,9

Пример условного обозначения:

Элемент трубопровода длиной 1000 мм с кабелем вывода из трубы электросварной (ГОСТ 10704) наружным диаметром 219 мм толщиной стенки 6 мм в оцинкованной (полиэтиленовой) оболочке диаметром 315 мм с 5-жильным кабелем вывода

Элем. трубопр ППУ_ЭСВ с КВ_219х6_1000_5_1-ППУ-ПЭ 30732-2006

Элем. трубопр ППУ_ЭСВ с КВ_219х6_1000_5_1-ППУ-ОЦ 30732-2006

Примечание:

На заказ допускается изготовление элемента трубопровода с кабелем вывода с другими линейными размерами

Складирование изолированной продукции должно производиться в сухом месте или на искусственном возвышении (например, используя паллеты), что предотвращает намокание изоляции.
