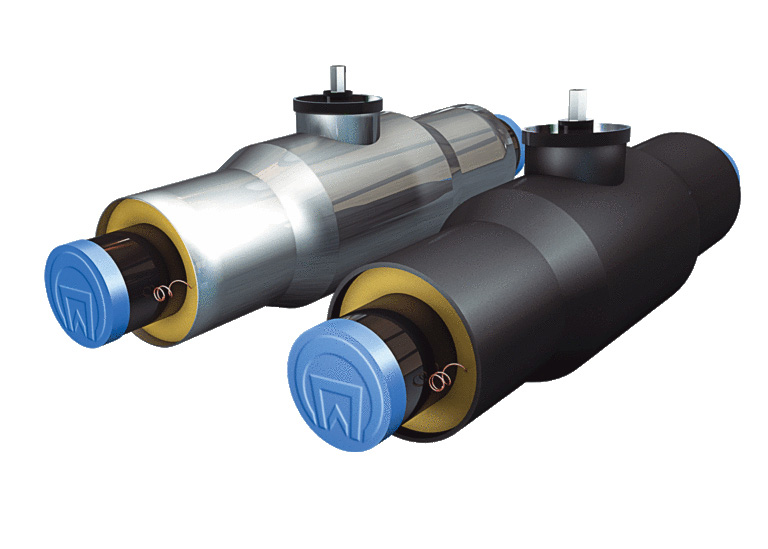

Кран шаровой ППУ

Краны шаровые в ППУ изоляции имеют в основе своей конструкции цельносварной корпус с плавающим шаром внутри. Уплотнения, входящие в состав корпуса изготовлены из высококачественного политетрафторэтилена (ПТФЭ), обеспечивающего герметичность и длительную эксплуатацию. Шары производятся из нержавеющей стали.

Кран

Стальная труба

Диаметр оболочки D,

(мм)

Длина

крана изолиро-

ванного

L,мм

Расчетная масса изделия в оболочке (кг)

Наружный диаметр

Минимальная толщина стенки

dу,мм

d,мм

s,мм

ПЭ

ОЦ

ПЭ

ОЦ

25

32

3,0

90;110;125

125;140

1500

-

-

32

38

3,0

110;125

125;140

1500

-

-

40

45

3,0

125

125;140

1500

9,1

-

50

57

3,0

125

125

1500

10,4

11,2

65

76

3,0

140

160

1500

13,5

14,5

80

89

4,0

160

180

1500

17,6

18,4

100

108

4,0

180

200

1500

24,8

25,6

125

133

4,0

225

225

1700

32,8

33,6

150

159

4,5

250

250

1700

43,2

44,0

200

219

6,0

315

315

1900

74,4

74,4

250

273

7,0

400

400

2100

140,0

137,6

300

325

7,0

450

450

2200

217,6

216,0

400

426

7,0

560

560

2400

402,4

395,2

500

530

7,0

710

675;710

2800

595,2

-

Примеры условного обозначения:

1) Кран шаровой dу=125 мм теплоизолированный ППУ с патрубками из электросварной трубы (ГОСТ 10704), наружный диаметр 133 мм, толщина стенки 4,5 мм в оцинкованной оболочке диаметром 225 мм

Кран шаровой_теплоиз_ЭСВ 133х4,5_1-ППУ-ОЦ ГОСТ 30732-2006

2) Кран шаровой dу=150 мм теплоизолированный ППУ с патрубками из бесшовной г/д трубы (ГОСТ 8732), наружный диаметр 159 мм, толщина стенки 5 мм, в полиэтиленовой оболочке диаметром 250 мм

Кран шаровой_теплоиз_БШГД 159х5_1-ППУ-ПЭ ГОСТ 30732-2006

Примечание:

1. На заказ допускается изготовление крана шарового:

- с другими линейными размерами

- с металлической заглушкой изоляции

- с кабелем вывода

2. Приварные патрубки изготавливаются из материала прямой трубы

Кран шаровой

Стальная труба

Диаметр оболочки D (мм)

Длина

крана изолиро-

ванного

Наружный диаметр

Минимальная толщина стенки

dу,мм

d,мм

s,мм

ПЭ

ОЦ

L,мм

25

32

3,0

125

125;140

1500

32

38

3,0

125

125;140

1500

40

45

3,0

125

125;140

1500

50

57

3,0

125

125

1500

65

76

3,0

140

160

1500

80

89

4,0

160

180

1500

100

108

4,0

180

200

1500

125

133

4,0

225

225

1700

150

159

4,5

250

250

1700

200

219

6,0

315

315

1900

250

273

7,0

400

400

2100

300

325

7,0

450

450

2200

400

426

7,0

560

560

2400

500

530

7,0

710

675;710

2800

Примеры условного обозначения:

Кран шаровой dу=125 мм теплоизолированный ППУ с патрубками из электросварной трубы (ГОСТ 10704),

наружный диаметр 133 мм, толщина стенки 4,5 мм с удлиненным штоком Н=1200 мм в оцинкованной оболочке диаметром 225 мм

Кран шаровой_теплоиз_ЭСВ 133х4,5_1200 1-ППУ-ОЦ ГОСТ 30732-2006

Кран шаровой dу=150 мм теплоизолированный ППУ с патрубками из бесшовной г/д трубы (ГОСТ 8732),

наружный диаметр 159 мм, толщина стенки 5 мм с удлиненным штоком Н=1100 мм в полиэтиленовой оболочке диаметром 250 мм

Кран шаровой_теплоиз_БШГД 159х5_ 1100 1-ППУ-ПЭ ГОСТ 30732-2006

Примечание:

1. Длина штока H определяется заказчиком

2. На заказ допускается изготовление крана шарового:

- с другими линейными размерами

- с металлической заглушкой изоляции

- с кабелем вывода

3. Приварные патрубки изготавливаются из материала прямой трубы

Перед сваркой  элементов трубопровода выводы ОДК должны быть ориентированы таким образом, чтобы выводы проводов одного элемента располагались напротив выводов другого элемента.
