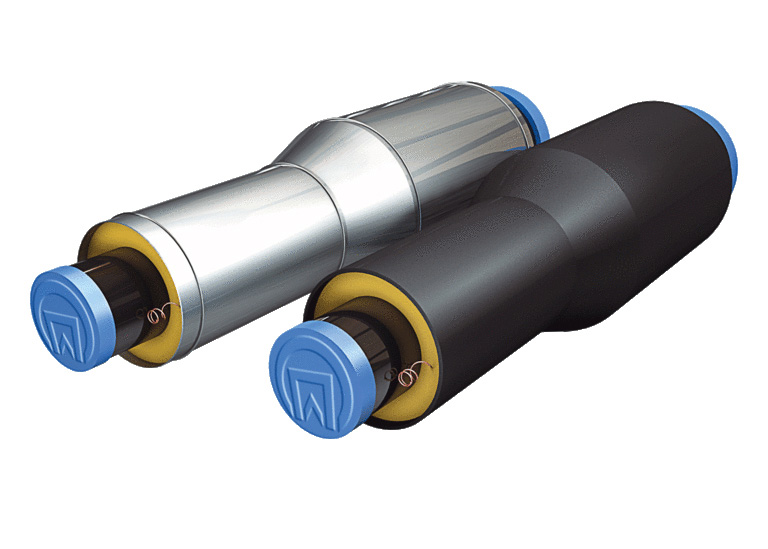

Переход ППУ
|
|
d1,мм стальной трубы |
32 |
38 |
45 |
57 |
76 |
89 |
108 |
133 |
159 |
219 |
273 |
325 |
426 |
530 |
630 |
720 |
820 |
920 |
|
d2,мм стальной трубы |
|
Знак X — длина изделия L=1500мм | |||||||||||||||||
|
45 |
|
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
57 |
|
|
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
76 |
|
|
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
89 |
|
|
|
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
108 |
|
|
|
|
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
133 |
|
|
|
|
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
159 |
|
|
|
|
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
219 |
|
|
|
|
X |
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
273 |
|
|
|
|
|
|
|
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
325 |
|
|
|
|
|
|
|
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
426 |
|
|
|
|
|
|
|
|
|
X |
X |
X |
X |
|
|
|
|
|
|
|
530 |
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
|
|
|
|
|
|
630 |
|
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
|
|
|
|
|
720 |
|
|
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
|
|
|
|
820 |
|
|
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
X |
|
|
|
920 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
X |
|
|
1020 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
X |
X |
X |
X |
X |
Примечание:
1. На заказ допускается изготовление переходов:
- с другой длиной патрубков
- с металлической заглушкой изоляции
- с кабелем вывода
2. Приварные патрубки изготавливаются из материала прямой трубы
Пример условного обозначения перехода стального в ППУ изоляции: труба электросварная (ГОСТ 10704) с наружным диаметром 219 мм, толщина стенки 6 мм, в полиэтиленовой (оцинкованной) оболочке диаметром 315 мм переходит в трубу электросварную (ГОСТ 10704) с наружным диаметром 159 мм, толщина стенки 4,5 мм, в полиэтиленовой (оцинкованной) оболочке 250 мм длиной 1500 ммПереход ППУ_ЭСВ_219х6_159х4,5_1500_1- ППУ-ОЦ ГОСТ 30732-2006
Переход ППУ_ЭСВ_219х6_159х4,5_1500_1- ППУ-ПЭ ГОСТ 30732-2006
При приёмке изолированной ППУ продукции проверяется эл.сопротивление изоляционного слоя. Эл.сопротивление между стальной трубой и соединенными проводниками - индикаторами должно быть не менее 100МОм при испытательном напряжении не менее 500В (ГОСТ 30732-2006).
