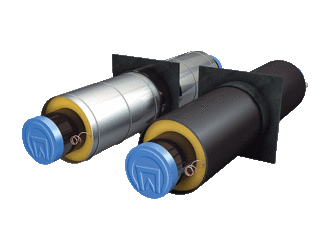

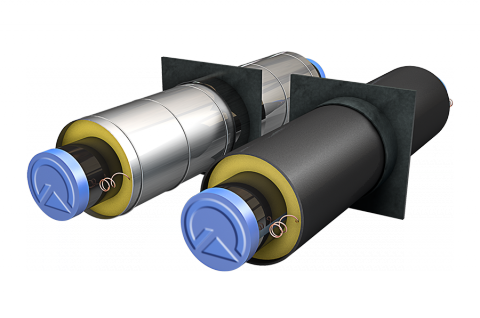

Опора неподвижная ППУ

Элемент неподвижной опоры ППУ для трубопроводов представляет собой один из элементов крепления труб, используемый при монтаже тепловых предизолированных трубопроводов.

Неподвижные опоры ППУ - необходимая конструкция трубопроводов инженерных сетей в пенополиуретановой теплоизоляции, придающая устойчивость линейным участкам системы теплотрассы, которая поглощая и принимая на себя внутренние колебания и нагрузки, не допускает подвижные отклонения системы от проектных ограничений.

Производимые согласно ГОСТ 30732-2006, принятому стандарту качества, неподвижные опоры ППУ, широко применяются в сетях тепло- и водоснабжения ЖКХ. Данные конструкции поставляются в готовом для монтажа состоянии и могут быть использованы для надземной, подземной канальной и бесканальной прокладки.

Гидроизолированные, стойкие к внутренним колебаниям температур, наружной коррозии и не нуждающиеся в проведении мероприятий электрохимической защиты стального изделия, неподвижные опоры ППУ со склада, и в наличии - Вы сможете купить у нас, в ООО "СКТК" по доступным ценам, удобно и быстро.

Характерные особенности неподвижной опоры для труб ППУ

Она изготавливается из стали, покрыта пенополиуретановой изоляцией (ППУ) и имеет дополнительное полиэтиленовое или цинковое покрытие. Такая конструкция обеспечивает высочайшую прочность, надежность и длительность эксплуатации, гарантирует бесперебойную работу трубопровода. Сочетание стали, пенополиуретана, защищенного полиэтиленом или цинком, не боится механических и химических нагрузок, хорошо сопротивляется воздействию влаги, не страшится гниения, плесени, грибков и микроорганизмов. Благодаря тщательно продуманной конструкции, опора способна выдерживать значительные нагрузки.

Стальная труба

Диаметр оболочки

D (мм)

Размер стальной плиты неподвижной опоры (мм)

Длина неподвижной опоры

в оболочке

L (мм)

Наружный диаметр

Минимальная толщина стенки

d,мм

S тр,мм

ПЭ

ОЦ

Н

S

ПЭ

ОЦ

32

3,0

90;110;125

100;125;140

255

16,0

1500

1500

38

3,0

90;110;125

100;125;140

255

16,0

1500

1500

45

3,0

125

125;140

255

16,0

1500

1500

57

3,0

125

140

255

16,0

1500

1500

76

3,0

140

160

275

16,0

1500

1500

89

4,0

160

180

295

16,0

1500

1500

108

4,0

180

200

315

16,0

1500

1500

133

4,0

225

225

340

16,0

1500

1500

159

4,5

250

250

400

20,0

1500

1500

219

6,0

315

315

460

24,0

1500

1500

273

7,0

400

400

550

30,0

1500

1500

325

7,0

450

450

650

40,0

1500

1500

426

7,0

560

560

750

40,0

2000

2000

530

7,0

710

675;710

900

40,0

2000

2000

630

8,0

800

775;800

1000

50,0

2000

2000

720

8,0

900

875;900

1100

50,0

2000

2000

820

9,0

1000

975;1000

1300

50,0

2000

2000

920

10,0

1100

1075;1100

1300

60,0

2000

2000

1020

11,0

1200

1175;1200

1400

60,0

2000

2000

Пример условного обозначения:

Опора неподвижная длиной 1500 мм из электросварной трубы (ГОСТ 10704) наружным диаметром 159 мм, толщиной стенки 4,5 мм в оцинкованной (полиэтиленовой) оболочке диаметром 250 мм со стальной плитой размером 400х400 мм толщиной 20 мм

Опора неподв_ЭСВ_159х4.5_400х20_1500_1-ППУ-ОЦ 30732-2006

Опора неподв_ЭСВ_159х4.5_400х20_1500_1-ППУ-ПЭ 30732-2006

Примечание:

1. На заказ допускается изготовление неподвижной опоры:

- с другими линейными размерами

- с металлической заглушкой изоляции

- с кабелем вывода

2. Приварные патрубки изготавливаются из материала прямой трубы

При температуре воздуха ниже -15oС транспортировка, погрузочно-разгрузочные , а также монтажные работы с продукцией, предизолированной ППУ в ПЭ-оболочке, запрещены.
