Тройниковое ответвление ППУ

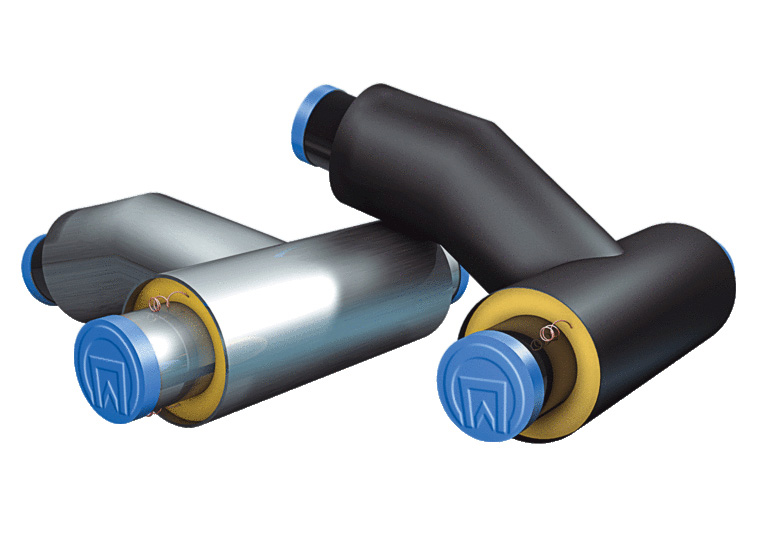

Тройниковое ответвление ППУ представляет из себя многослойную систему, состоящую из внутреннего стального тройника, служащего для разветвленной транспортировки теплоносителя и пенополиуретанового слоя теплоизоляции, заключенных в тонкостенную оцинкованную сталь (аббревиатура ППУ ОЦ) или полиэтиленовую оболочку (аббревиатура ППУ ПЭ).

Размеры магистральной стальной трубы в мм

Размеры стальной трубы ответвления в мм

d2

d1

32

38

45

57

76

89

108

133

159

219

273

325

426

530

630

720

820

920

1020

L

1200

1200

1200

1200

1300

1300

1300

1300

1400

1400

1800

1800

1900

2000

2000

2000

2000

2100

2100

32

L1

730

730

730

730

760

790

810

850

880

980

38

L1

730

730

730

760

790

810

850

880

980

1100

45

L1

730

730

760

790

810

850

880

980

1100

1170

57

L1

730

760

790

810

850

880

980

1100

1170

1320

76

L1

770

800

820

860

900

990

1110

1180

1330

1550

89

L1

810

830

870

910

1000

1120

1190

1340

1560

1680

108

L1

850

880

920

1010

1130

1200

1360

1570

1700

1840

133

L1

900

930

1030

1150

1220

1370

1580

1710

1850

1990

159

L1

950

1040

1160

1230

1390

1600

1730

1870

2010

2140

219

L1

1070

1190

1260

1420

1630

1760

1900

2040

2180

2290

273

L1

1220

1290

1450

1660

1790

1930

2070

2220

2330

325

L1

1320

1480

1690

1820

1940

2100

2260

2380

426

L1

1540

1750

1880

2020

2160

2300

2420

530

L1

1710

1840

1980

2120

2340

2460

630

L1

1940

2080

2230

2380

2510

720

L1

2120

2260

2420

2555

820

L1

2310

2455

2590

920

L1

2490

2640

1020

L1

2680

Примечание: Возможно уменьшение длины L трубопровода с каждой стороны на величину ∆L при монтаже на строительной площадке.

Примеры условного обозначения:

изолированное ППУ тройниковое ответвление из электросварных (ГОСТ 10704) труб наружным диаметром 108 мм, толщиной стенки 4 мм, в оцинкованной (полиэтиленовой) оболочке диаметром 200 (180) мм и трубы наружным диаметром 89 мм, толщиной стенки 4 мм, в оцинкованной (полиэтиленовой) оболочке диаметром 180 (160) мм с длинами L и L1 (см. чертеж), усиленное накладкой из стального листа толщиной 4 мм, диаметром 170 мм:

Тройниковое ответвление с накладкой_ЭСВ_108х4_89х4_L=1300_L1=830_s=4_D=170_2-ППУ-ОЦ ГОСТ 30732-2006

Тройниковое ответвление с накладкой_ЭСВ_108х4_89х4_L=1300_L1=830_s=4_D=170_1-ППУ-ПЭ ГОСТ 30732-2006

Примечание:

1. Все изделия усиливаются накладкой (согласно НТС 62-91 «Мосинжпроект»)

2. На заказ допускается изготовление тройниковых ответвлений:

- с другими линейными размерами

- с металлической заглушкой изоляции (МЗИ)

- с кабелем вывода

3. Приварные патрубки изготавливаются из материала прямой трубы

4. При заказе изделия с МЗИ необходимо указывать ее место расположения

5. Толщина стенки приварного отвода оговаривается в проекте и указывается в заявке, при отсутствии данной информации толщина стенки отвода берется на 1 мм больше толщины стенки основной трубы

6. Угол наклона ответвления по ГОСТ 30732-2006 α=45˚

7. Высота тройникового ответвления Н указывается при заказе

8. При заказе тройникового ответвления необходимо указывать, в правую или левую сторону будет ответвление

Перед сваркой  элементов трубопровода выводы ОДК должны быть ориентированы таким образом, чтобы выводы проводов одного элемента располагались напротив выводов другого элемента.
