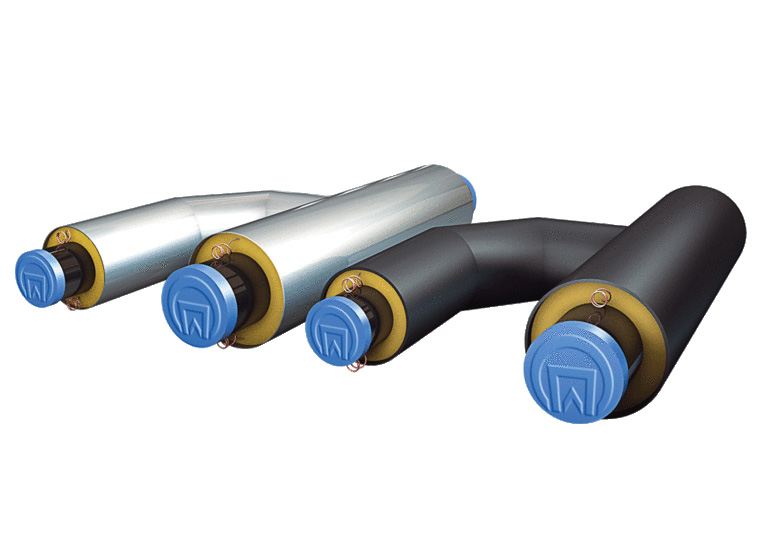

Тройник параллельный ППУ

Значение ∆L для тройников, тройниковых ответвлений и параллельных тройников (ГОСТ 30732-2006) в мм

Размеры стальной трубы ответвления в мм

d2

d1

32

38

45

57

76

89

108

133

159

219

273

325

426

530

630

720

820

920

1020

L

1200

1200

1200

1200

1300

1300

1300

1300

1400

1400

1800

1800

1900

2000

2000

2000

2000

2100

2100

32

∆L

20

20

20

20

70

70

70

70

120

120

320

320

370

38

∆L

20

20

20

70

70

70

70

120

120

320

320

370

45

∆L

20

20

70

70

70

70

120

120

320

320

370

57

∆L

20

70

70

70

70

120

120

320

320

370

76

∆L

60

60

60

60

110

110

310

310

360

400

89

∆L

50

50

50

100

100

300

300

350

400

300

108

∆L

40

40

90

90

290

290

340

390

300

250

133

∆L

28

78

78

278

278

328

378

300

250

200

159

∆L

65

65

265

265

315

365

300

250

200

200

219

∆L

33

233

233

283

333

300

250

200

200

200

273

∆L

140

140

190

240

240

240

200

200

200

325

∆L

115

165

215

215

215

200

200

200

426

∆L

110

160

160

160

160

200

200

530

∆L

85

85

85

85

135

135

630

∆L

40

40

40

90

90

720

∆L

0

0

40

40

820

∆L

0

0

0

920

∆L

0

0

Примечание:

1. Все изделия усиливаются накладкой (согласно НТС 62-91 «Мосинжпроект»)

2. На заказ допускается изготовление тройника параллельного:

- с другими линейными размерами

- с металлической заглушкой изоляции

- с кабелем вывода

3. Приварные патрубки изготавливаются из материала прямой трубы

4. При заказе изделия с МЗИ необходимо указывать место расположения

5. Толщина стенки приварного отвода оговаривается в проекте и указывается в заявке, при отсутствии данной информации толщина стенки отвода берется на 1 мм больше толщины стенки основной трубы

Примеры условного обозначения:

изолированный ППУ тройник параллельный из бесшовных (ГОСТ 8731) труб наружным диаметром 273 мм, толщиной стенки 8 мм, в оцинкованной (полиэтиленовой) оболочке диаметром 400 мм и трубы наружным диаметром 89 мм, толщиной стенки 5 мм, в оцинкованной (полиэтиленовой) оболочке диаметром 180 (160) мм с длинами L и L1 (см. чертеж), усиленное накладкой из стального листа толщиной 4 мм, диаметром 170 мм:

Тройник паралл. с накладкой ППУ_БШГД_273х8_89х5_L=1800_L1=700_s=4_D=170_1-ППУ-ПЭ ГОСТ 30732-2006

Тройник паралл. с накладкой ППУ_БШГД_273х8_89х5_L=1800_L1=700_s=4_D=170_1-ППУ-ПЭ ГОСТ 30732-2006

Размеры магистральной стальной трубы в мм

d2

d1

32

38

45

57

76

89

108

133

159

219

273

325

426

530

630

720

820

920

1020

Длина плеча L2 и высота H тройника параллельного в мм

L

1200

1200

1200

1200

1300

1300

1300

1300

1400

1400

1800

1800

1900

2000

2000

2000

2000

2100

2100

Размеры стальной трубы ответвления в мм

32

L2

700

700

700

700

700

700

700

700

700

700

700

700

700

H

275

275

275

283

293

303

313

325

338

370

413

438

493

38

L2

700

700

700

700

700

700

700

700

700

700

700

700

H

275

275

283

293

303

313

325

338

370

413

438

493

45

L2

700

700

700

700

700

700

700

700

700

700

700

H

275

283

293

303

313

325

338

370

413

438

493

57

L2

700

700

700

700

700

700

700

700

700

700

H

290

300

310

320

333

345

378

420

445

500

76

L2

700

700

700

700

700

700

700

700

700

700

H

310

320

330

343

355

388

430

455

510

585

89

L2

700

700

700

700

700

700

700

700

700

700

H

330

340

353

365

398

440

465

520

595

640

108

L2

700

700

700

700

700

700

700

700

700

700

H

350

363

375

408

450

475

530

605

650

700

133

L2

800

800

800

800

800

800

800

800

800

800

H

375

388

420

463

488

543

618

663

713

763

159

L2

800

800

800

800

800

800

800

800

800

800

H

405

435

475

500

555

630

675

725

775

825

219

L2

800

800

800

800

800

800

800

800

800

800

H

565

608

633

688

763

808

858

908

958

1008

273

L2

1000

1000

1000

1000

1000

1000

1000

1000

1000

H

650

675

730

805

1000

1100

1200

1200

1300

325

L2

1100

1100

1100

1100

1100

1100

1100

1100

H

713

763

830

875

925

975

1025

1075

426

L2

1200

1200

1200

1200

1200

1200

1200

H

913

985

1030

1080

1130

1180

1230

530

L2

1200

1200

1200

1200

1200

1200

H

1160

1205

1255

1305

1355

1405

630

L2

1200

1200

1200

1200

1200

H

1250

1300

1350

1400

1450

720

L2

1200

1200

1200

1200

H

1500

1550

1600

1650

820

L2

1200

1200

1200

H

1800

1850

1900

920

L2

1300

1300

H

2000

2050

1020

L2

1300

H

2200

Примечание: Возможно уменьшение длины L трубопровода с каждой стороны на величину ΔL при монтаже на строительной площадке.

Если в комплект изоляции стыковых соединений входит неразъёмная муфта (ПЭ термоусаживаемая), то она в обязательном порядке надевается на один из стыкуемых элементов перед их сваркой.
