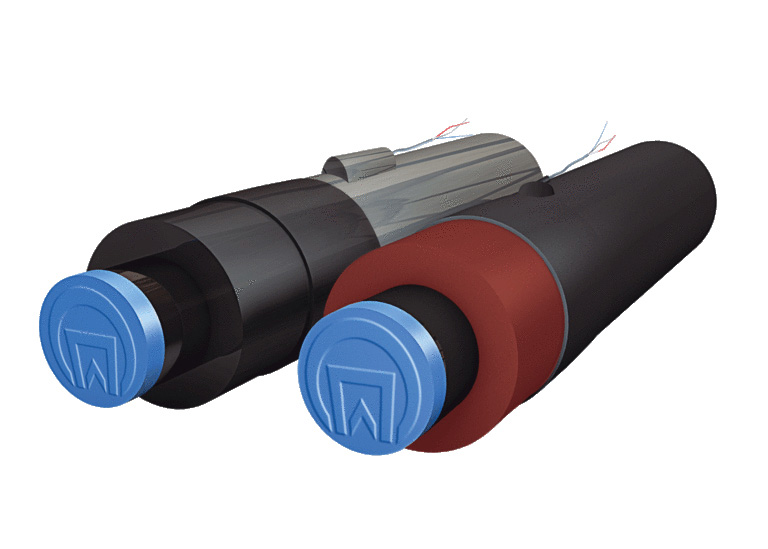

Концевой элемент трубопровода с кабелем вывода ППУ

Стальная труба

Диаметр трубы-оболочки

(мм)

Длина изделия

L (мм)

Наружный диаметр

Минимальная толщина стенки

d,мм

S тр,мм

ПЭ

ОЦ

ПЭ

ОЦ

32

3,0

90;110;125

100;125;140

1500

1500

38

3,0

90;110;125

100;125;140

1500

1500

45

3,0

125

125;140

1500

1500

57

3,0

125

140

1500

1500

76

3,0

140

160

1500

1500

89

4,0

160

180

1500

1500

108

4,0

180

200

1500

1500

133

4,0

225

225

1500

1500

159

4,5

250

250

1500

1500

219

6,0

315

315

1500

1500

273

7,0

400

400

1500

1500

325

7,0

450

450

1500

1500

426

7,0

560

560

2000

2000

530

7,0

710

675;710

2000

2000

630

8,0

800

775;800

2000

2000

720

8,0

900

875;900

2000

2000

820

9,0

1000

975;1000

2000

2000

920

10,0

1100

1075;1100

2000

2000

1020

11,0

1200

1175;1200

2000

2000

Пример условного обозначения:

Концевой элемент длиной 1500 мм с кабелем вывода из трубы электросварной (ГОСТ 10704) наружным диаметром 273 мм толщиной стенки 7 мм в оцинкованной (полиэтиленовой) оболочке диаметром 400 мм, длина МЗИ 200 (650) мм, с 3-х жильным кабелем вывода

Конц. элемент с КВ_ЭСВ_273х7_1500_200_3_1-ППУ-ОЦ 30732-2006

Конц. элемент с КВ_ЭСВ_273х7_1500_650_3_1-ППУ-ПЭ 30732-2006

Примечание:

1. На заказ допускается изготовление концевого элемента трубопровода

- с кабелем вывода:

- с другими линейными размерами

- с кабелем вывода в торце МЗИ

- с закольцовкой проводников

2. Длина МЗИ для ПЭ оболочки — 650 мм, для ОЦ оболочки — 200 мм

При приёмке изолированной ППУ продукции проверяется эл.сопротивление изоляционного слоя. Эл.сопротивление между стальной трубой и соединенными проводниками - индикаторами должно быть не менее 100МОм при испытательном напряжении не менее 500В (ГОСТ 30732-2006).
