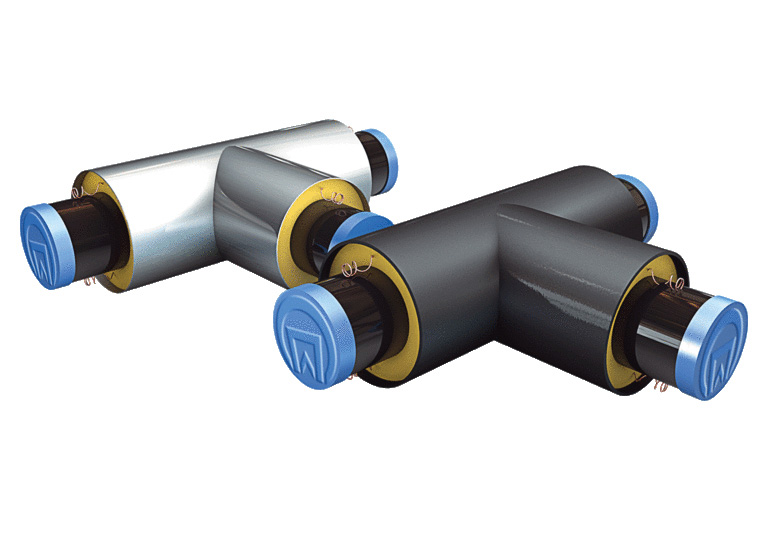

Тройник ППУ

Размеры магистральной стальной трубы в мм

Размеры стальной трубы ответвления в мм

d2

d1

32

38

45

57

76

89

108

133

159

219

273

325

426

530

630

720

820

920

1020

L

1200

1200

1200

1200

1300

1300

1300

1300

1400

1400

1800

1800

1900

2000

2000

2000

2000

2100

2100

32

H

700

700

700

700

700

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

38

H

700

700

700

700

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

45

H

700

700

700

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

57

H

700

700

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

76

H

700

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

89

H

700

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

108

H

700

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

133

H

700

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

159

Н

700

700

900

900

1000

1000

1000

1100

1200

1200

1300

219

Н

700

900

900

1000

1000

1000

1100

1200

1200

1300

273

Н

900

900

1000

1000

1000

1100

1200

1200

1300

325

Н

900

1000

1000

1000

1100

1200

1200

1300

426

Н

1000

1000

1000

1100

1200

1200

1300

530

Н

1000

1000

1100

1200

1200

1300

630

Н

1000

1100

1200

1200

1300

720

Н

1100

1200

1200

1300

820

Н

1200

1200

1300

920

Н

1200

1300

1020

Н

1300

Примечание — Возможно уменьшение длины L трубопровода с каждой стороны на величину ΔL при монтаже на строительной площадке.

Примеры условного обозначения:

1) Тройник стальной в ППУ изоляции с наружным диаметром основной и ответвляемой трубы электросварной (ГОСТ 10704) 108 мм, толщиной стенки 4 мм, в оцинкованной оболочке диаметром 200 мм:

Тройник ППУ_ЭСВ_108х4_108х4_2- ППУ-ОЦ ГОСТ 30732-2006

2) Тройник стальной в ППУ изоляции с наружным диаметром основной трубы электросварной (ГОСТ 10704) 219 мм, толщиной стенки 6 мм, в полиэтиленовой оболочке диаметром 315 мм и ответвляемой трубой электросварной (ГОСТ 10704) с наружным диаметром 89 мм, толщиной стенки 4 мм, в полиэтиленовой оболочке диаметром 160 мм:

Тройник ППУ_ЭСВ_219х6_89х4_1- ППУ-ПЭ ГОСТ 30732-2006

Примечание:

1. На заказ допускается изготовление тройников:

- с другими линейными размерами

- с металлической заглушкой изоляции (МЗИ)

- с кабелем вывода

- с переходом

2. Приварные патрубки изготавливаются из материала прямой трубы

3. При заказе изделия с МЗИ необходимо указывать ее место расположения

Погрузка и разгрузка изолированной ППУ трубы должна производиться способом, исключающим повреждение изоляции, т.е. на специальных стропах (полотенцах) или крюками за торцы (поштучно).
