/Металлическая заглушка изоляции с торцевым кабелем вывода

Каталог

В каталоге указаны сметные цены на 2021 / 2022 год
Скачать каталог.pdf, 8 МБ

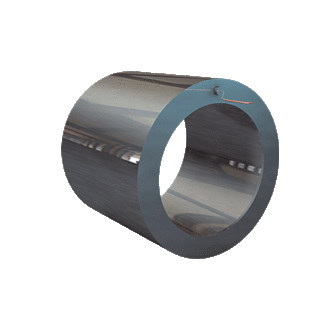

Металлическая заглушка изоляции с торцевым кабелем вывода

Металлическая заглушка изоляции с торцевым кабелем вывода

Прайс-лист .pdf, 456 КБ
Металлическая заглушка изоляции с торцевым кабелем вывода
, мм
Толщина
стенки, мм

Стальное изделие Изоляция Цена с НДС, руб.
Металлическая заглушка изоляции ст. Ду 32x- / 110--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
Ду 32
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
110
Ед. изм
м. п.
Металлическая заглушка изоляции ст. Ду 25x- / 110--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
Ду 25
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
110
Ед. изм
м. п.
Металлическая заглушка изоляции ст. Ду 40x- / 125--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
Ду 40
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Металлическая заглушка изоляции ст. Ду 32x- / 125--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
Ду 32
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 57x- / 125--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
57
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
125
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 57x- / 140--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
57
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
140
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 76x- / 140--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
76
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
140
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 76x- / 160--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
76
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
160
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 89x- / 160--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
89
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
160
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 89x- / 180--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
89
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
180
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 108x- / 180--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
108
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
180
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 108x- / 200--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
108
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
200
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 133x- / 225--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
133
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
225
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 159x- / 250--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
159
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
250
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 219x- / 315--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
219
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
315
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 273x- / 400--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
273
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
400
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 325x- / 450--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
325
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
450
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 426x- / 560--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
426
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
560
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 530x- / 710--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
530
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
710
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 630x- / 800--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
630
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
800
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 720x- / 900--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
720
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
900
Ед. изм
м. п.
Металлическая заглушка изоляции ст. 820x- / 1000--ППУ-
Металлическая заглушка изоляции
Труба ст. , мм
820
Толщина
стенки, мм
-
Покрытие
-
Длина, мм
-
Тип оболочки
-
Оболочки , мм
1000
Ед. изм
м. п.

d,мм

D,мм

Тип 1

Тип 2

32

125

-

38

125

-

45

125

-

57

125

140

76

140

160

89

160

180

108

180

200

133

225

250

159

250

-

219

315

-

273

400

450

325

450

-

426

560

-

530

710

-

630

800

-

720

900

-

820

1000

1100

920

1100

1200

1020

1200

-

Пример условного обозначения:

Заглушка_Металлическая_325х450_L650мм

Металлическая заглушка изоляции: цена и характеристики

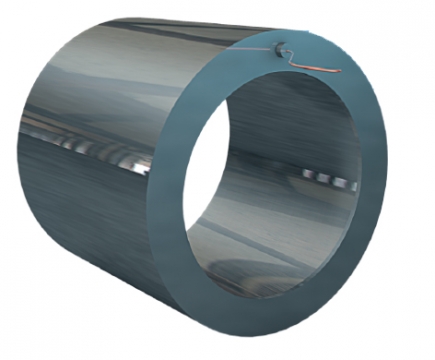

Металлическая заглушка изоляции с кабелем вывода — вспомогательный фасонный элемент, предназначенный для защиты неизолированного концевого участка стальной трубы в ППУ изоляции. Фасонный элемент подходит для установки на трубы в ППУ изоляции с защитной оболочкой из оцинкованной стали или полиэтилена.

Металлическая заглушка — это обечайка, наглухо закрытая стальной пластиной с одного конца. Может поставляться как самостоятельный фасонный элемент, так и в составе Концевого элемента трубопровода - элемента с нанесенной ППУ изоляцией и установленными под металлической заглушкой проводами системы оперативного дистанционного контроля (ОДК) протечек. Провода системы ОДК могут быть как выведены из-под Металлической заглушки, так и закольцованы под ней.

Металлические заглушки с кабелем вывода используют в двух случаях:

  • для защиты от механических повреждений и влаги,
  • для временной защиты изоляции при остановке монтажа и консервации системы. Но для этой цели чаще используются Термоусаживаемые заглушки изоляции.

Отдельного государственного стандарта на металлические заглушки не предусмотрено. Производство фасонных элементов для трубопроводов в ППУ изоляции регламентирует ГОСТ 30732-2006.

Размеры и цены

Теоретическая масса металлической заглушки зависит от наружных диаметров трубы и гидрозащитной оболочки (ПЭ или ОЦ) и длины изделия. Обозначаются размеры как 57х125 L=650, 57х140 L=200, где 650 и 200 — длина, 57 — диаметр трубы в мм, 125 и 140 — диаметр оболочки в мм. ГОСТ 30732-2006 рекомендует длину Металлической заглушки L=200 для гидрозащитной оболочки из оцинкованной стали (ОЦ), L=650 — для полиэтиленовой оболочки (ПЭ).  Точный вес в кг менеджер назовет Вам после обработки заявки. На реальную массу изделий влияют множество факторов, поэтому она может немного отличаться от теоретических расчетов.

На складе всегда в наличии различные модификации и типоразмеры металлических заглушек изоляции с кабелем вывода. Основные характеристики изделия указаны в его спецификации, например, Заглушка Металлическая 57х 25  L=650 ГОСТ 30732-2006.

Примеры расшифровки спецификации.

  • Заглушка Металлическая 57х 125  L=650 ГОСТ 30732-2006 — изделие длиной 650 мм, предназначенное для установки на трубы с наружным диаметром 57 мм с изоляцией типа 1.
  • Заглушка Металлическая с Кабелем Вывода 159х250  L=200 ГОСТ 30732-2006 — изделие длиной 200 мм, предназначенное для установки на трубы с наружным диаметром 159 мм с изоляцией типа 1 с предусмотренным отверстием и герметизатором для вывода кабеля системы ОДК

Цены на металлические заглушки изоляции с кабелем вывода указаны в прайс-листе на сайте. Прайс-лист регулярно обновляется. Пожалуйста, перед заказом уточните у менеджера актуальные цены на выбранные фасонные элементы и комплектующие. Следите за новостями: в период распродаж действуют скидки на все наименования!

чертеж

1 — герметизатор кабельного вывода;
2 — заливочное отверстие;
D — наружный диаметр заглушки;
d — диаметр монтажного отверстия заглушки (под сварку).

Пример условного обозначения металлической заглушки изоляции длиной L=215 мм для стальной трубы диаметром 273 мм в полиэтиленовой гидрозащитной оболочке диаметром 400 мм:

d,мм D,мм
Тип 1 Тип 2
32 125 -
38 125 -
45 125 -
57 125 140
76 140 160
89 160 180
108 180 200
133 225 250
159 250 -
219 315
273 400 450
325 450 -
426 560 -
530 710 -
630 800 -
720 900 -
820 1000 1100
920 1100 1200
1020 1200 -

Заглушка изол. металл. ГОСТ 30732-2020_273х400_ППУ-ПЭ L215мм.
